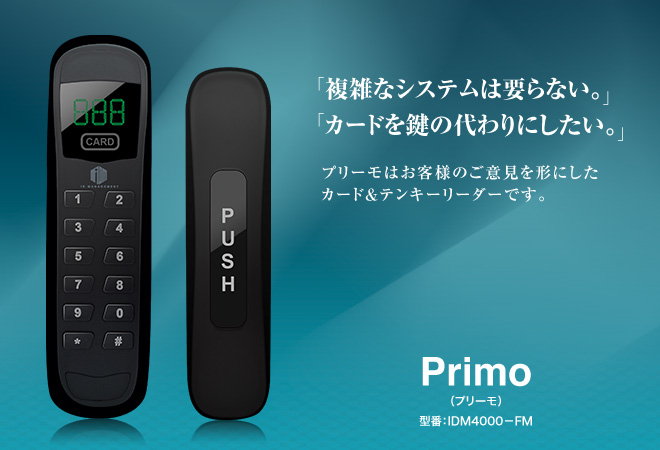

- FeliCa＆Mifareカードをかざすだけで登録・削除が可能です。かざした順番に登録されるので、登録順だけ管理すれば削除も簡単に行えます。（登録枚数4,000枚）
- 4桁の暗証番号も設定できます。
- 「認証されました」「登録されていないカードです」「登録されていないパスワードです」 3種類の音声ガイダンスが流れます。
- 数字の部分は操作時に点灯するバックライト付き。
- 静電気によるフリーズなどの不具合にも対策済みです。
- 電源は12~24Vに対応。リーダー本体のリレーで電磁石錠や通電時施錠・解錠タイプの電気錠では制御盤が不要です。
- RS-232CまたはRS-485でPCにつなげば入室管理システムにもなります。（32台まで連結可能）ソフト上でユーザー名を管理できるので入室できる部屋などを制限する場合やカードの登録・削除にはソフトを使うと便利になります。
- カタログのダウンロード(PDF:2.1MB)
※カードにより読み取り感度に個体差が生じます。
- 本体が細身なので、ガラスが入った扉などに設置することができます。
- プリーモとほぼ同じサイズなので、表裏で設置した場合も違和感がありません。
- LEDバックライト付きなので、暗い場所に設置しても位置がすぐにわかります。
外側からはカードをかざして開錠して入室します。
内側からはボタンを押して開錠して退室します。

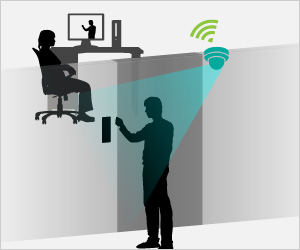

- カードによる入室制限を行い、入室履歴は映像で残すことができます。
- IPカメラを設置すれば作業用のPCで来訪者を確認したり、スマートフォンやタブレットからも設置場所の映像を確認することができます。
- IPカメラにはWi-Fi対応の機器もあり、電源と無線LANがあればすぐにお使いいただけます。映像はMicroSDやNAS対応HDDに保存することができ、赤外線カメラ（IRカメラ)は暗闇でも映像を残すことができます。（暗闇の場合は映像が白黒になります。）
- 入室履歴を管理し、カードの使用者と映像による確認を行うことによりセキュリティ性は格段にアップします。
カードの登録削除はとても簡単です。カードはかざした順番に登録されるので、配布したカードの登録番号と使用者を管理するだけで入室管理が行えます。
<カードの登録方法>
- テンキーで管理用パスワードを入力し、管理用モードに入ります。
- カードの登録時は「１」を押します。
- 登録するカードを次々にかざします。モニターに何番に登録されたかが表示されます。(ユーザーIDになります。)
- ＃の次に※を押せば通常モードに戻ります。
<カードの削除方法>
- テンキーで管理用パスワードを入力し、管理用モードに入ります。
- カードの削除方法は2種類あります。
・カードがあるとき：「3」を押してから削除したいカードをかざす。
・カードを紛失した：「4」を押して削除したいユーザーIDを入力する。 - ＃の次に※を押せば通常モードに戻ります。
- 複数の扉がある場合（最大32扉）、一括でカードと暗証番号を登録することができます。
- 部屋によって入室を制限する場合、ソフト上で入られる部屋を設定できます。
- アクセス状況をリアルタイムで確認することができます。
- アクセスレポートをCSVで保存できます。
- 管理ソフトは弊社HPから無償でダウンロードできます。
入室管理ソフトのダウンロード
入室管理ソフトは下記のリンクよりダウンロードしてください。

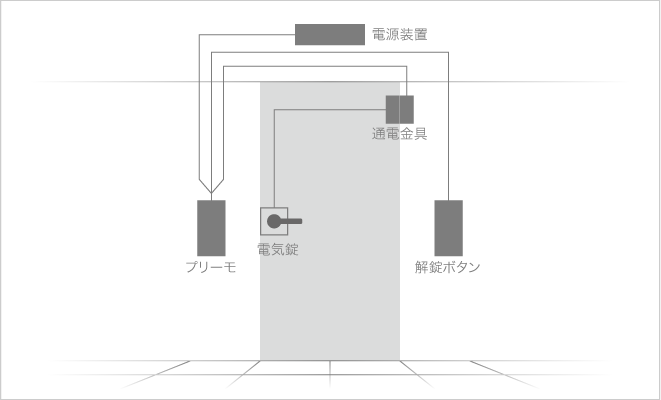

基本的なシステム構成
| 電源 | 電源入力 | DC１２V,24V兼用 ２５０mA or more |
|---|---|---|
| 消費電流 | 通常時：130mA 読み取り時：190mA |
|
| メモリー | CPU内のフラッシュメモリー | カード登録枚数4,000/暗証番号1,000 |
| Set-up | PC | RS-232 or RS-485 |
| キーパッド | CMDコマンドで設定 | |
| R/F Reader | モデル+ANT | ISO−１４４４３A UID Extract Method |
| 読み取り距離 | 読み取り部から5cm以内 | |
| Interface | ドアの開閉 | 無電圧切替(ノーマルクローズ) |
| ポート | RS-232,RS-485 | |
| display | ディスプレイ | ディスプレイとRelayは同時に動きます |
| 通信 | プロトコル | RS-232,485プロトコル |
| 環境 | 温度 | -20℃〜+70℃ |

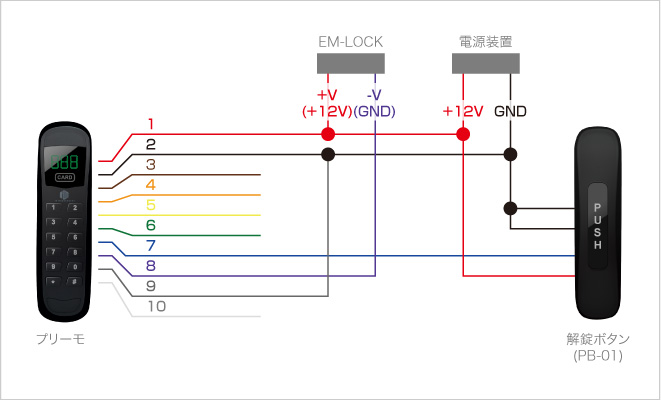

配線図
| 配線No. | 色 | 詳細 |
|---|---|---|
| 1 | 赤 | +12V |
| 2 | 黒 | GND |
| 3 | 茶 | RS232(TX) |
| 4 | 橙 | RS232(RX) |
| 5 | 黄 | RS485(B) |
| 6 | 緑 | RS485(A) |
| 7 | 青 | 解錠ボタン |
| 8 | 紫 | NC |
| 9 | 灰 | COM |
| 10 | 白 | NO |
-
